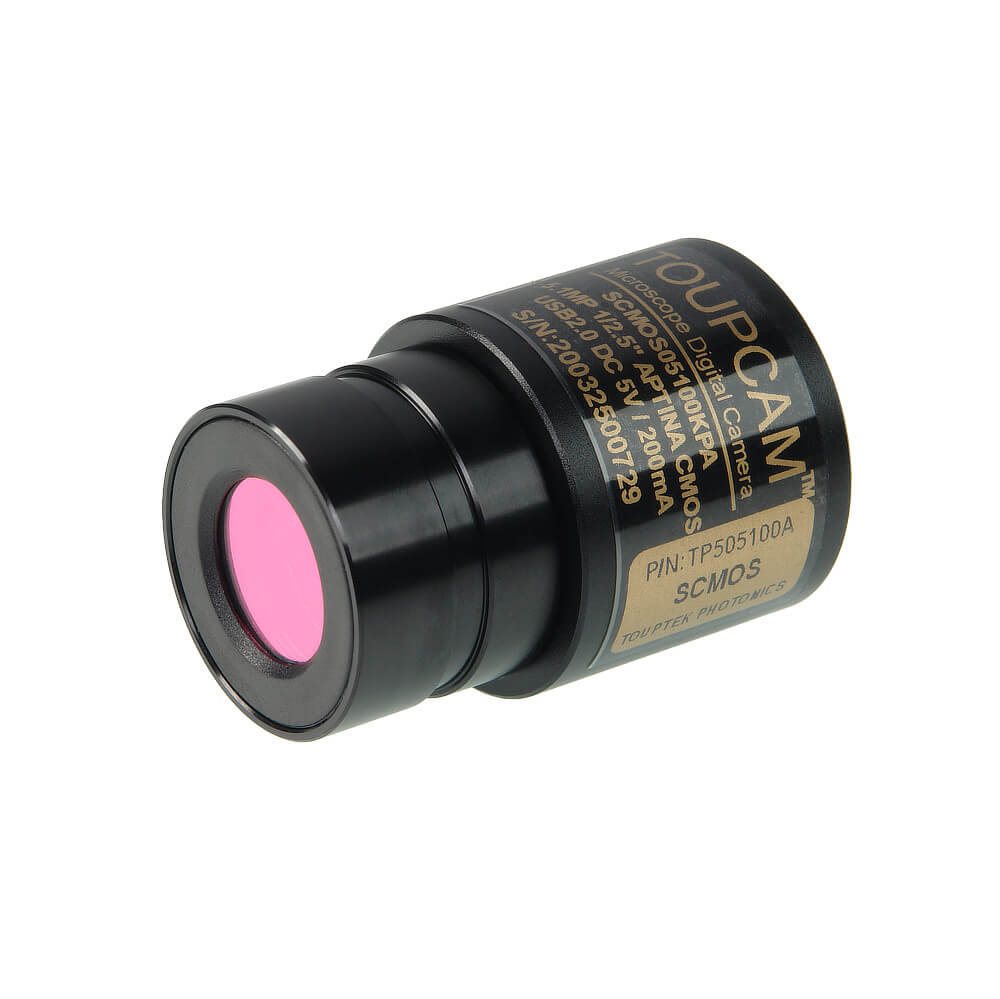

Камера для микроскопа ToupCam SCMOS USB2.0 CMOS 5.1M

Видеоокуляр ToupCam 5.1 MP V1 – цифровая CMOS-камера для микроскопа на базе сенсора формата 1/2,5" с разрешением 2592x1944 пикселей (скорость передачи данных составляет 30 кадров в секунду на максимальном разрешении).

Основное назначение видеоокуляра

Видеоокуляр используется в области биологии и медицины, инженерии или научно-образовательной деятельности.

Совместим со всеми типами микроскопов: монокулярными, бинокулярными и тринокулярными. Рекомендованная совместимость с микроскопами Микромед С-11, Микромед С-12, Микромед С-13, Микромед С-1 и Микромед Р-1, а также со стереомикроскопами серии МС-1.

Видеоокуляр устанавливается в тубус микроскопа с посадочным диаметром 23.2 мм. Для установки на микроскоп c окулярами 30.0 мм, 30.5 мм необходимо использовать дополнительные .

Программное обеспечение цифрового видеоокуляра позволяет регулировать цветокоррекцию, масштабировать изображение, проводить измерения. Исследуемые данные, получаемые в процессе работы, отображаются в режиме реального времени на экране монитора или сохраняются на компьютере.

Конструктивные особенности видеоокуляра

Видеоокуляр ToupCam - цифровая видеокамера c высоким разрешением 2592x1944 пикселей (размер пикселя 2.2x2.2 мĸм) и качественной цифровой обработкой изображения. Обеспечивает чёткую и яркую картинку c детальной прорисовкой наблюдаемого объекта.

Встроенный инфракрасный фильтр ІR-СUТ не пропускает инфракрасные лучи от 700 - 750 нм, обеспечивая естественный цветовой баланс изображения.

Корпус видеоокуляра 5.1 MP V1 изготавливается из алюминиевого сплава и окрашен в чёрный цвет.

Цифровая камера для микроскопа быстро и просто устанавливается в тубус тринокулярной насадки или вместо одного штатного оптического окуляра бинокулярного микроскопа, не требует дополнительной настройки - поэтому устанавливать видеоокуляр можно даже во время проведения наблюдений.

Программное обеспечение ToupView и подключение к компьютеру

Программное обеспечение ToupView позволяет отображать наблюдаемую картинку на экране монитора в реальном времени, масштабировать, измерять объекты, сохранять изображение для дальнейшей обработки, как отдельные кадры, так и их последовательности в формате видеофайлов.

Программное обеспечение позволяет корректировать баланс белого и параметры экспозиции в процессе работы. В случае необходимости вручную изменяются такие параметры изображения как яркость, контраст и насыщенность цветов.

Поддерживается большинство операционных систем Microsoft Windows XP/ Vista / 7/8/10 (32 и 64 бит); OS X (Mac OS X); Linux.

Подключение камеры к компьютеру осуществляется через порт USB 2.0.

Расчёт поля зрения и разрешения камеры для микроскопов ТоuрСаm

Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой: F≈ L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.

Так например, для видеоокуляра ТоuрСаm c размерами матрицы 5,7 мм(Н) х 4,28 мм(V), микроскопа c объективом 10х и адаптером c увеличением 1х, поле зрения составит 0,6 мм х 0,4 мм: F(Н)≈5,7/(10*1)≈ 0,6 мм, F(Н)≈ 4,28/(10*1)≈ 0,4 мм

Таким же образом по формуле можно оценить разрешение, где вместо размера матрица подставляется размер пикселя: F(рх)= 2,2/(10*1)=0,2 мкм/пиксель
